Faisceau électrique complet Peugeot 103 MVL Vogue VS2 allumage électronique

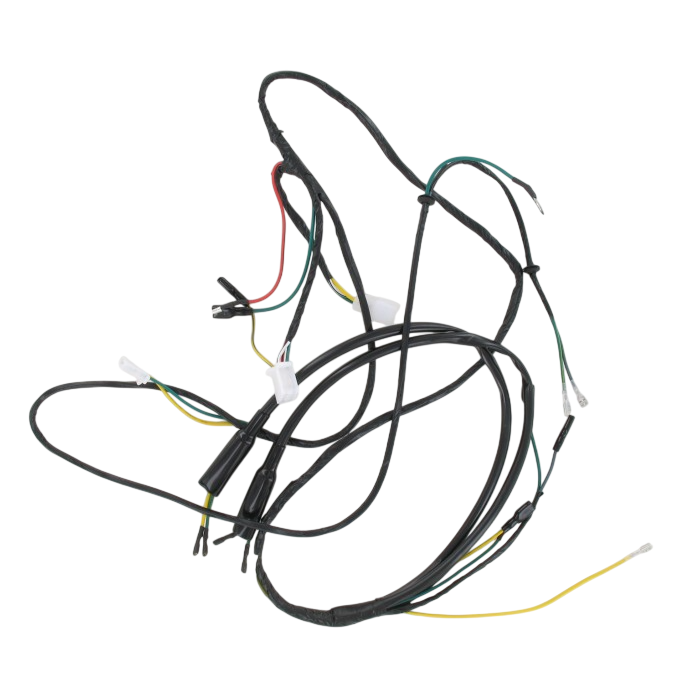

Faisceau électrique complet Peugeot 103 MVL / Vogue / VS2 – Allumage électronique

Faisceau électrique complet neuf, conforme au montage d’origine, destiné aux cyclomoteurs Peugeot 103 MVL, Vogue et VS2 équipés d’un allumage électronique.
Idéal pour une restauration propre ou pour remplacer un faisceau ancien, coupé ou bricolé.

Ce faisceau permet de raccorder l’ensemble des éléments électriques du cyclomoteur tout en respectant le schéma constructeur.

Caractéristiques générales

• Type : Faisceau électrique complet

• Compatibilité : Peugeot 103 MVL / Vogue / VS2

• Allumage : Électronique

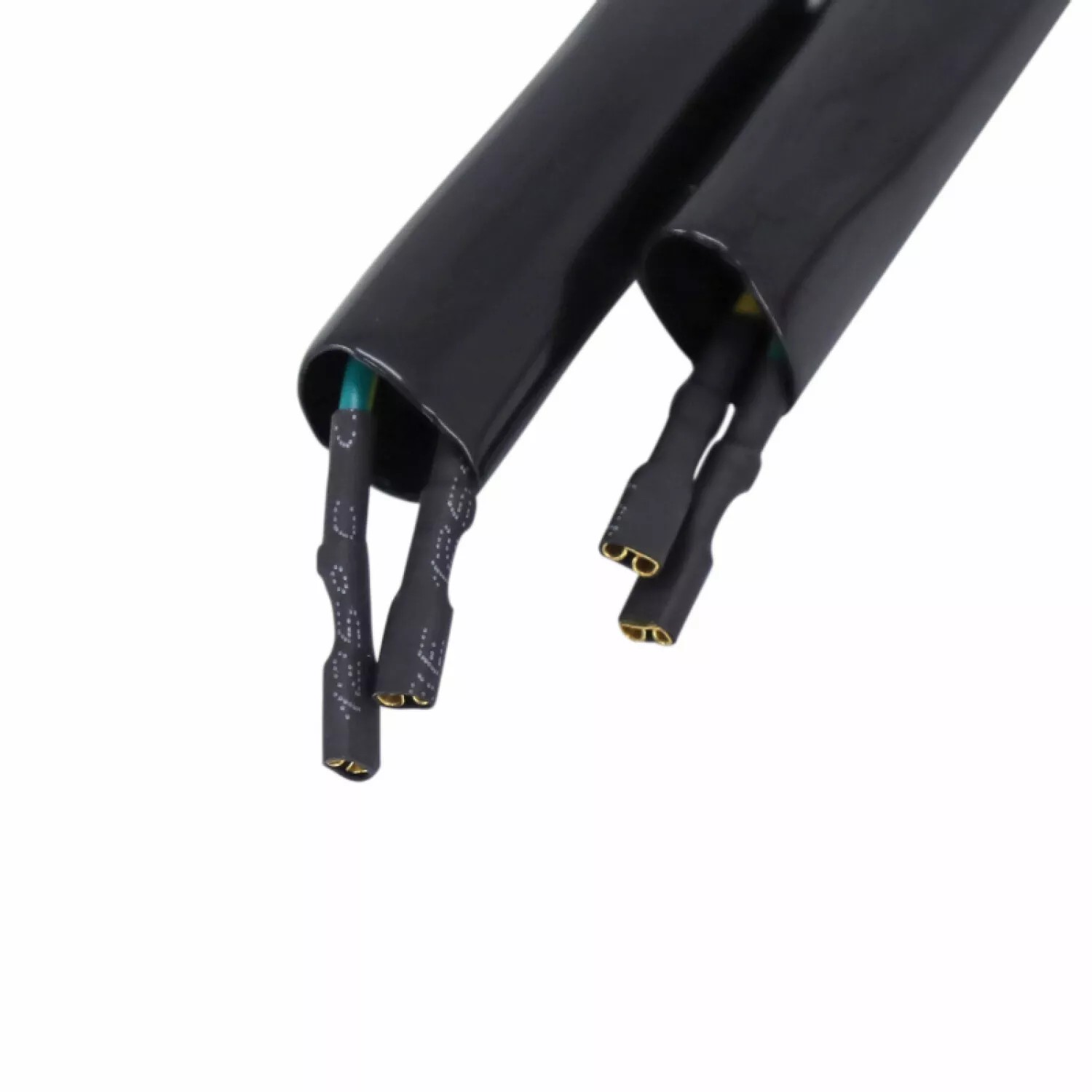

• Gaines et isolations conformes à l’origine

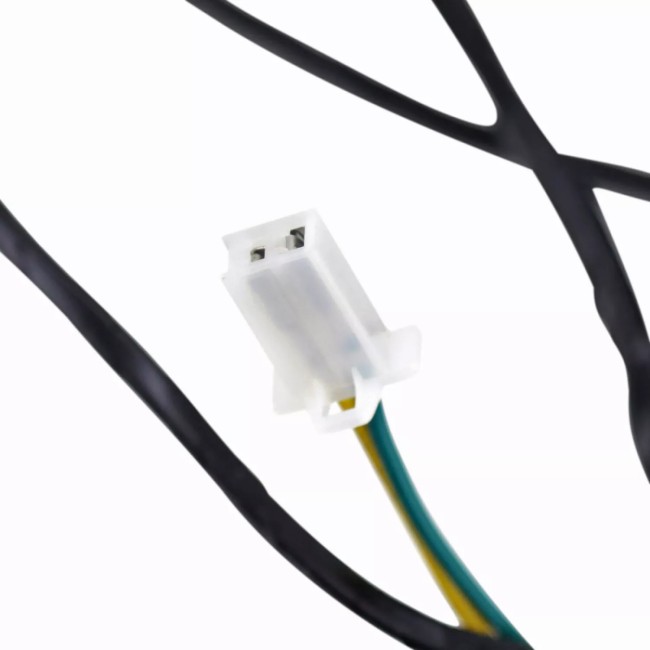

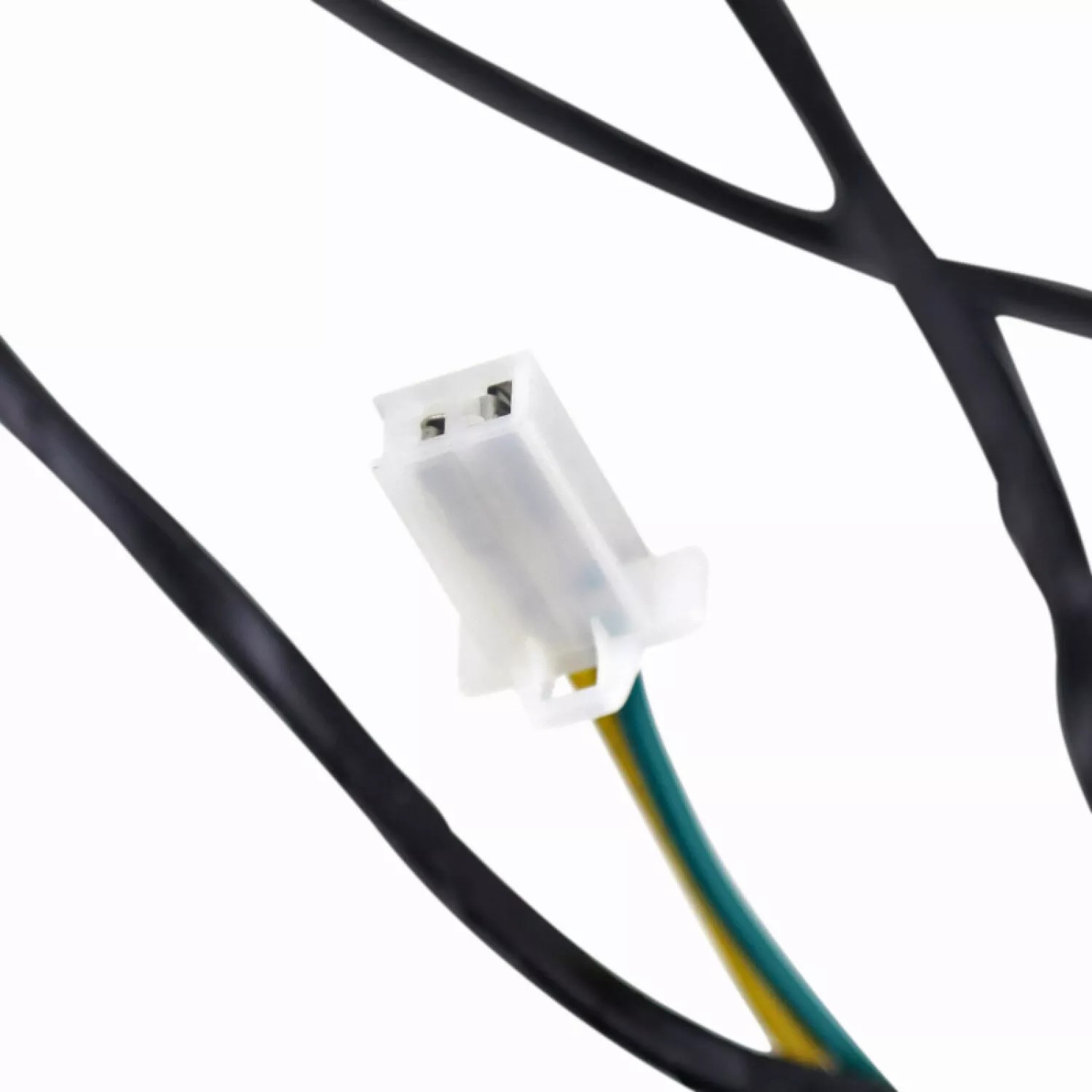

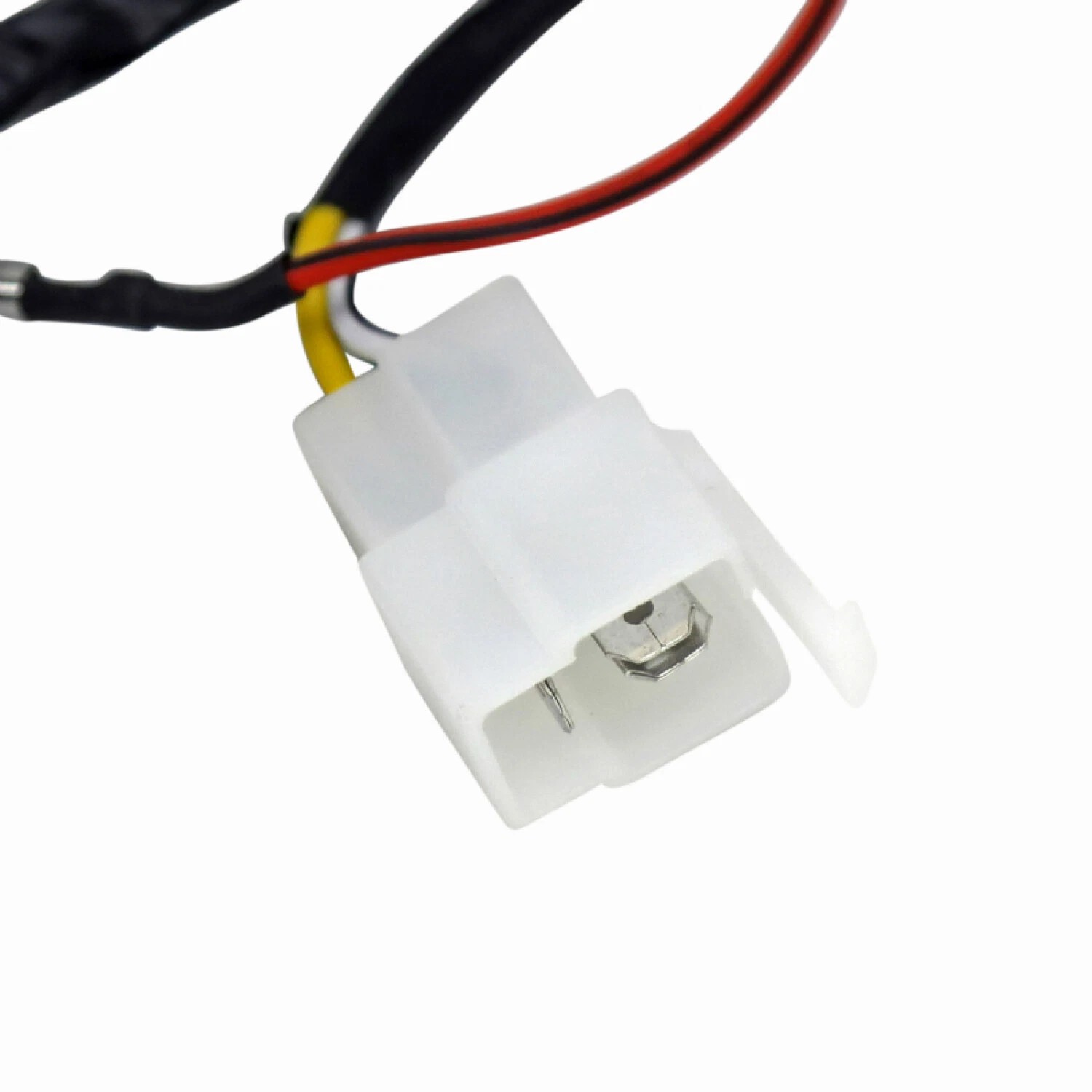

• Connectiques pré-montées

• Couleurs de fils normalisées Peugeot

Informations techniques de branchement (indicatif)

Le faisceau est conçu pour un montage plug & play avec les composants d’origine.
Voici les correspondances les plus courantes sur allumage électronique Peugeot 103 :

• Fil noir : Masse (cadre)

• Fil vert : Coupure moteur (arrêt / bouton stop)

• Fil jaune : Éclairage (sortie bobine éclairage)

• Fil blanc : Veilleuse / éclairage avant

• Fil rouge : Alimentation feu arrière / stop (selon montage)

• Fil bleu (selon version) : Charge ou circuit auxiliaire

Le faisceau intègre :

• Les connexions pour la bobine HT

• Le circuit éclairage avant et arrière

• Le coupe-circuit

• Les masses communes

⚠️ Le branchement peut légèrement varier selon l’année et l’équipement (feu stop, klaxon, régulateur). Il est recommandé de comparer avec le faisceau d’origine ou le schéma électrique de votre modèle.

Avantages

• Remplacement idéal d’un faisceau ancien ou modifié

• Fiabilité électrique améliorée

• Gain de temps au montage

• Compatible restauration d’origine

Compatibilités

• Peugeot 103 MVL

• Peugeot 103 Vogue

• Peugeot 103 VS2

• Autres versions Peugeot 103 à allumage électronique (selon équipement)
